Как выбрать из всего разнообразия вариантов самый подходящий вид батарей отопления в квартире

Как выбрать из всего разнообразия вариантов самый подходящий вид батарей отопления в квартире?

Вы просматриваете раздел Радиаторы, расположенный в большом разделе Отопление.

Эффективность отопления зависит во многом от радиаторов отопления.

На рынке представлено огромное количество разнообразных вариантов, различающихся между собой по конструкции, материалам изготовления, способу установки и передаче тепла.

Какие бывают виды радиаторов отопления

Батареи изготавливаются из различных материалов:

  • чугуна;
  • стали;
  • алюминия;
  • меди;
  • биметалла.

Чугунные

Чугунные радиаторы представляют собой несколько секций, соединённых между собой трубами. Трубы герметично сварены между собой и с секциями.

Такие калориферы устанавливаются под оконными проёмами. Размер и количество секций батареи выбирается в зависимости от объёма помещения и размещения квартиры: угловое или центральное.

Чугунные радиаторы способны выдержать давление в 18 атмосфер. Максимальная температура теплоносителя не должна превышать 150 °C. Мощность чугунных калориферов составляет 100—150 Вт.

К преимуществам такого отопительного устройства относятся:

  • хорошая аккумуляция тепла;
  • износостойкость;
  • прочность;
  • отсутствие засоров;
  • длительный срок эксплуатации;
  • совместимость с другими материалами;
  • устойчивость к низкому качеству теплоносителя.

Фото 1. Чугунный радиатор Rococo в стиле «ретро», максимальная температура теплоносителя — 110° С, производитель — «Carron», Англия.

  • большой вес, что делает сложным монтаж и транспортировку батареи;
  • необходимость дополнительного декорирования из-за непрезентабельного внешнего вида;
  • большие затраты топлива;
  • сложность в очистке из-за особенностей конструкции.

Алюминиевые

Алюминиевые батареи отличаются приятным глазу внешним видом. Они обогревают помещение двумя способами — при помощи теплопередачи и конвекции. Алюминиевые теплообменники изготавливают двумя способами: литьём и методом экструзии.

Литьевой метод заключается в том, что при повышенном давлении в алюминиевом листе создаются выемки-секции.

Два листа с секциями затем герметично скрепляются между собой. Количество секций может быть различным. К тому же имеется возможность присоединения дополнительных.

Второй метод предполагает изготовление на экструдере вертикальных элементов, которые соединяются на горизонтальном коллекторе. Такой метод изготовления исключает возможно добавления дополнительных секций.

Рабочее давление алюминиевых радиаторов составляет от 5 до 16 атмосфер. Они способны без деформации выдержать температуру не более 110 °C. Алюминий очень чувствителен к наличию в теплоносителе посторонних примесей и даже самых мелких загрязнений.

рН теплоносителя должен быть 7—8. Мощность одной батареи в зависимости от конструкционных особенностей составляет 81—212 Вт.

  • высокая теплопроводность;
  • лёгкий вес, обеспечивающий простоту установки;
  • приятный внешний вид, подходящий к любому интерьеру;
  • быстрый нагрев;
  • возможность модернизации путём добавления терморегуляторов и термоклапанов.

?

Фото 2. Алюминиевый радиатор Eco 200 настенный, секционнный, производитель — «Lammin», КНР.

  • чувствительность к физическим воздействиям, даже некачественный теплоноситель способен нанести непоправимый вред отопительному прибору из алюминия;
  • необходимость установки приспособления для спуска воздуха;
  • возможность протечки между секциями;
  • несовместимость с трубами из других материалов.

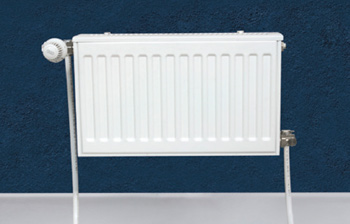

Стальные

Стальные батареи имеют привлекательный внешний вид. Они бывают как стандартной конструкции, так и иметь оригинальный дизайн.

Рабочее давление стальных радиаторов составляет от 6 до 15 атмосфер. Толщина стенок теплообменника не должна быть меньше 1,15 мм.

?Батареи из стали способны выдержать температуру до 120 °C. Мощность калорифера может достигать 1800 Вт.

Стальные радиаторы подключают к системе отопления двумя способами: боковым или нижним. Универсальным является последний, но его стоимость выше.

В зависимости от количества секций существует несколько типов стальных радиаторов:

  1. Тип 10 имеет один ряд панелей без конвектора.
  2. Тип 11 — один ряд панелей, один конвектор, без решётки в верхней части.
  3. Тип 20 — два ряда панелей, не имеет конвектора при наличии решётки, выпускающей тёплый воздух.
  4. Тип 21 — два ряда панелей и конвекционные рёбра в закрытом кожухе.
  5. Тип 22 — две панели, два конвектора и кожух.
  6. Тип 30 — трехрядный теплообменник, но без наличия конвекционного оребрения с воздуховодной решёткой.
  7. Тип 33 — три панели, три конвектора в закрытом кожухе.
  • быстрый нагрев;
  • обогрев помещения двумя способами — конвекцией и излучением;
  • долгий срок эксплуатации;
  • небольшой вес;

  • низкая устойчивость к коррозии;
  • неспособность выдерживать перепады давления в системе отопления;
  • если на длительный срок оставить его без воды, то сталь начнёт ржаветь.

Монтаж, установка и замена алюминиевых радиаторов отопления

Монтаж алюминиевых радиаторов проводят на уже подготовленной поверхности с наружным отделочным слоем на котором должна быть метка высоты пола, если он еще не готов. Перед монтажом отопительных приборов необходимо проверить комплектацию системы согласно проекту. Проверить необходимое наличие соединительных фитингов, заглушек, вентилей, терморегуляторов, запорных кранов и так далее.

Собрать отопительный прибор из отдельных секций можно и в домашних условиях с использованием специального оборудования. Важно при соединении не допускать крепления нижней стороны радиатора и верхней и использовать качественные термостойкие прокладочные материалы. После сборки необходимо произвести опрессовку для проверки на герметичность при давлении. Если оборудование выдержало определенное время без малейшей потери давления в радиаторе, то он готов к установке.

Производители алюминиевых радиаторов собирают секции в радиаторы наиболее популярных величин. Лучше воспользоваться заводской сборкой радиаторов – это повысит качество сборки, скорость вышей работы и гарантия сохраняется за производителем. В комплекте должны быть крепежные элементы, подходящие под конструкцию радиатора и способные выдержать вес батареи с теплоносителем. В момент приемки стоит обратить внимание на качество покрытия, оно должно быть без сколов и механических повреждений. Чтобы не испортить внешний вид до окончания ремонтных и монтажных работ желательно не снимать упаковочное покрытие. У конвектора можно снять кожух.

Сначала при установке алюминиевого радиатора размечают место установки радиатора. Места установки креплений отопительных приборов. Чаще для крепления радиаторов используются кронштейны, которые крепятся к стене дюбелями. Количество кронштейнов для надежной установки зависит от веса радиатора, а значит от количества секций. Необходимое количество кронштейнов для монтажа указано в таблице.

Кол-во секций3-910-1415-2021-2425-28
Кол-во кронштейнов вверху12223
Кол-во кронштейнов внизу22344

Для достижения оптимальной теплоотдачи при установке радиаторов необходимо обеспечить следующие минимальные расстояния:

О нашем магазине

Компания «Мир радиаторов» это группа профессионалов в области отопления. У нас можно ознакомиться, проконсультироваться и приобрести алюминиевые, биметаллические, стальные, чугунные, медно-алюминиевые и внутрипольные радиаторы отопления. Наши специалисты помогут Вам выбрать радиаторы необходимых параметров. Компания «Мир радиаторов» сотрудничает с известными производителями отопительных радиаторов. Наши партнеры это: Kermi, Purmo, VogelNote, ECA, Korado, Fondital, Global, Tenrad, Demrad, Verano, Regulus, Jaga. Декоративные чугунные радиаторы способны стать не только отопительным прибором, но и декоративным украшением помещений. Вертикальные радиаторы способны эффективно обогреть помещения с узкими нишами под радиаторы.

Наши контакты

Будьте в курсе наших акций, подпишитесь на рассылку:

Экран на радиатор отопления: конструкция, выбор, изготовление

Даже новые радиаторы отопления из штампованного алюминия выглядят не очень привлекательно и часто не вписываются в интерьер комнаты. Что касается старых чугунных батарей, то они и вовсе способны испортить любой интерьер. К счастью, эта проблема легко решается установкой декоративного экрана. Такой экран для батареи отопления можно не только купить, но и сделать своими руками.

Достоинства экранов для батарей:

Недостатки экранов для батарей

Как работает батарея отопления

  • конвекция – нагретый воздух поднимается вверх, а его место занимает более холодный;
  • радиация — батарея является источником тепловых инфракрасных лучей, которые несут тепловую энергию;
  • теплопроводность – передача тепла при близком контакте. Если вы прислонитесь к батарее отопления, этот механизм станет для вас основным.

Очевидно, что нагрев воздуха в помещении осуществляется главным образом за счет конвекции и радиации. Доля каждого механизма в общем тепловом балансе зависит от типа нагревательного элемента, внешних условий и температуры теплоносителя.

Старые чугунные батареи отопления («гармошка»)

При температуре 30…40 градусов чугунная батарея греет преимущественно за счет конвекции. По мере повышения температуры теплоносителя доля тепла, переносимого излучением, увеличивается. Сейчас воду редко нагревают до 50…60 градусов, но раньше обжигающе горячие батареи отопления были нормой.

Штампованные алюминиевые радиаторы

В общем и целом механизм передачи тепла от современных радиаторов аналогичен, но есть и небольшие различия. Производители стремятся сделать радиаторы как можно более эффективными и тратят на их проектирование серьезные ресурсы. Создатели старых чугунных батарей такой ерундой не заморачивались.

Современные радиаторы в какой-то мере адаптируются к изменяющимся условиям. Если скорость движения воздуха в них незначительна, существенная часть тепла передается на плоские передние панели, что увеличивает роль излучения. Это означает, что экран радиатора отопления должен обеспечивать и циркуляцию воздуха, и возможность передачи тепла инфракрасным излучением.

Обеспечить конвекцию несложно: экран для радиатора отопления должен иметь вид решетки с достаточно большими отверстиями. Что касается излучения – тут все немного сложнее.

В идеале экран должен быть абсолютно черным телом – в этом случае он будет поглощать и отдавать тепло по максимуму. Сделать абсолютно чернотельный экран для батареи отопления не удавалось еще никому, но приблизиться к этому можно:

  • внутренняя сторона экрана должна быть открашена в черный цвет;
  • экран должен изготавливаться из материала, имеющего высокую теплопроводность (именно поэтому так популярны металлические экраны для радиаторов отопления).

В принципе, долю тепла, передаваемого экраном в комнату, можно рассчитать, но это сложно, да и не имеет смысла – непонятно, что делать с этими данными. В общем и целом экран передает порядка 30…45% от изучаемого радиатором тепла. Остальное вторично нагревает трубу и уходит к соседям по обратной трубе. При этом оплачиваете эти джоули вы – поэтому тепло у соседа (если речь идет о городской квартире) вас вряд ли порадует. Часть тепла уходит в стену и вообще никого не греет.

Возникает вопрос: как повысить КПД экрана?

Ответ: повысить КПД экрана можно, разместив еще один экран – отражающий. Отражающий экран размещается за батареей. Он представляет собой покрытый алюминиевой фольгой лист синтепона толщиной примерно 5 мм. Можно использовать и другие утеплители (кроме минваты), но в этом случае толщина отражающего экрана должна быть больше.

Конструкция из двух экранов – отражающего и декоративного — позволяет передать в комнату заметно более 50% излучаемой радиатором энергии.

Как не надо делать экран для батареи отопления

В Интернете масса рекомендаций по изготовлению экрана для батареи отопления своими руками. Многие с фотографиями. И многие и из этих многих сделаны с грубейшими ошибками.

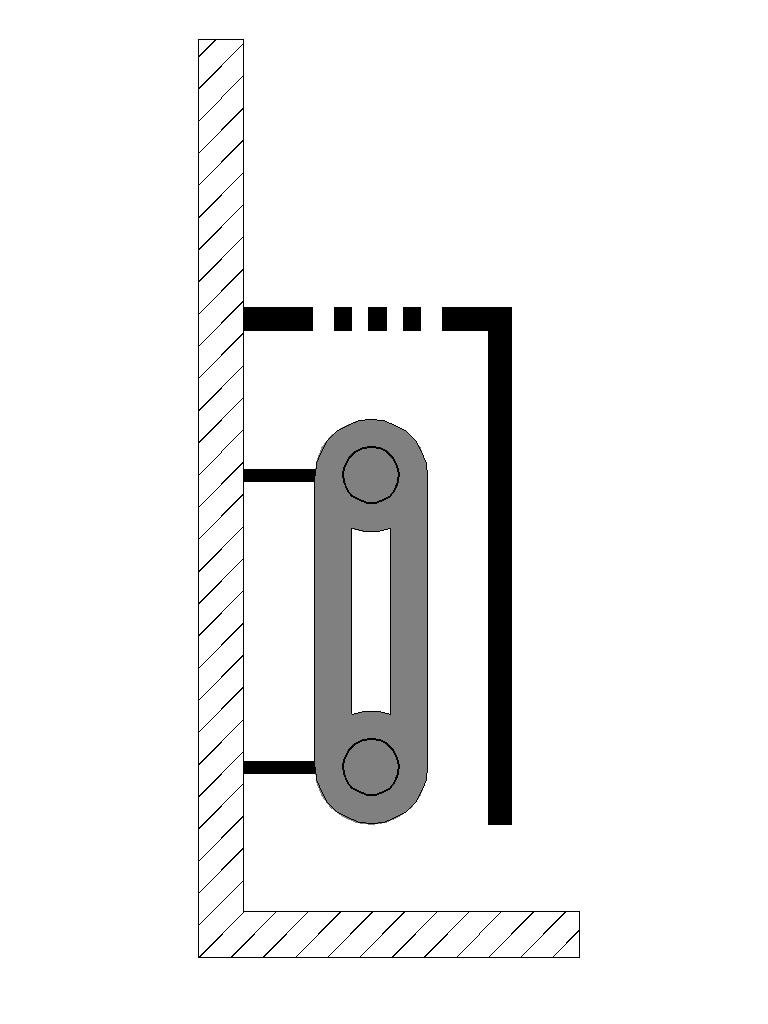

Очень плохой экран батареи

Слишком маленькие вентиляционные отверстия практически исключают передачу тепла конвекцией. Глухая верхняя часть также не улучшает циркуляцию воздуха – нагретая воздушная подушка над вентиляционными отверстиями просто отдает тепло трубе и стене. Единственное, что хорошо – экран сделан металлическим. Возможно, он черный изнутри, но даже в этом случае потери тепла будут большими.

И да – декоративным этот экран для батареи можно назвать с большой натяжкой.


Экран батареи — допустимый, но далеко не идеальный вариант

Выглядит отлично, но зазоры между элементами решетки очень маленькие. Кроме того, есть большие сомнения по поводу чернения внутренней стороны.

А теперь рекомендации по изготовлению экрана своими руками

Выбор материала

Как сделать экран для радиатора отопления из гипсокартона

Последовательность обычная. Сначала делаем чертеж, потом переносим его на листа гипсокартона и вырезаем детали. После этого заготовки для экрана следует подготовить:

  1. Прокатать игольчатым валиком с изнаночной стороны.
  2. Обработать водной эмульсией ПВА с двух сторон. Это необходимо для повышения теплопроводности и защиты от пересыхания. Кроме того, гипсокартон с пропиткой из ПВА легко пилится лобзиком и отлично окрашивается.

Подготовленные детали можно использовать для сборки экрана.

Общая конструкция экрана для радиатора отопления

Общая конструкция радиатора для батареи отопления представлена на рисунке. Отмечу важные моменты:

  1. Аэродинамический козырек в верхней части экрана повышает интенсивность циркуляции воздуха. Он препятствует образованию тепловой подушки, которая может полностью перекрыть отток воздуха от радиатора или батареи. Изготавливается из тонкого листового металла или обычного картона, оклеенного фольгой.
  2. Инжектор теплого воздуха обеспечивает эффективное отведение нагретого воздуха из пространства между батареей отопления и экраном.
  3. Расстояние между элементами решетки должно быть больше толщины прута решетки. Чем меньше расстояние, тем ниже КПД конструкции.

Схема для алюминиевого радиатора аналогична представленной выше, но инжектор должен располагаться ниже – на уровне нижнего края верхних сопел радиатора.

Крепить экран к стене можно любым способом, но лучше, чтобы сечение крепящих элементов было небольшим.

Вот, в сущности, и все. Теперь вы знаете, как сделать экран для батареи отопления и как правильно выбрать заводской экран, если вы решили его купить. Мне остается только пожелать вам тепла — конвекционнного, радиационного и душевного.

Как закрыть батарею в комнате, чтобы теплопотери были минимальными

Как правильно спрятать радиатор:

  • Покупные решетки и панели
  • Гипсокартон
  • Покраска
  • Ткань
  • Мебель
  • Ниша
  • Сетка
  • Ширма

Красиво замаскировать эту часть комнаты просто — большую часть конструкций можно установить самостоятельно. Основная сложность заключается в их выборе. В первую очередь, в вопросе, как и чем закрыть батарею, нужно руководствоваться практическими соображениями. Расскажем, что важно учесть при подборе экрана для отопительного прибора.

Технические правила

Одно из требований — доступность радиатора. Он может дать течь, его придется заменить или отремонтировать. Поэтому лучше выбирать конструкции, которые легко снимаются. Желательно, чтобы у них не было фиксированного крепления. Подойдут накладки с откидной дверцей, выдвижным механизмом. Как минимум, на случай поломки должны оставаться доступными вентили, места соединения с трубами, термоголовка и резьбовые соединения.

Второй важный момент связан с количеством тепла, поступающим в дом. Любой короб уменьшает его. Особенно, если он глухой, полностью закрыт сверху или имеет плотное плетение. Лучше выбирать что-то более открытое и не располагать отопительный прибор слишком глубоко. Чтобы уменьшить теплопотери, можно поставить сплошной экран на ножки, а в середине вырезать паз.

Еще один способ компенсировать теплопотери — установить за батареей теплоотражающий экран. Например, пенополиэтиленовый.

Еще несколько советов

  • Перед тем как закрыть радиатор, подготовьте его: вымойте, продуйте.
  • Расстояние между маскирующей конструкцией и отопительным прибором должно составлять 35-50 мм.
  • Минимальный промежуток между ним и подоконником, а также полом — 60-70 мм.

Учитывайте эти рекомендации при выборе декоративной накладки. После ее установки температура в комнате не должна понижаться больше, чем на 1-1,5°С.

Как закрыть батарею отопления своими руками или готовыми изделиями

Сначала расскажем про самые распространенные конструкции.

Решетки, панели, накладки из различных материалов

Они могут быть приставными, навесными, самодельными или покупными. Чаще всего устанавливают несколько разновидностей элементов:

  • Металлические. Влагоустойчивые, термостойкие изделия, практически не препятствующие теплообмену. Минус — многие модели выглядят офисно, а это не добавит уюта вашему дому. Но всегда можно найти необычный вариант или заказать индивидуальный дизайн.
  • Пластиковые. Обладают теми же преимуществами, что и металлические. Их легко устанавливать самостоятельно — это займет нескольких минут. Минус — со временем материал может потемнеть.
  • Деревянные. Натуральное дерево хорошо выглядит даже в простом исполнении, оно экологично. Недостаток — материал достаточно капризный. Есть риск того, что изделие рассохнется или, напротив, разбухнет от влаги.
  • МДФ, ХДФ (ДВП). Они термоустойчивы, легко монтируются, впишутся в любую комнату, кроме ванной. К сожалению, такие решетки не переносят длительный контакт с водой. Поэтому, если произошла авария, последствия нужно убирать очень быстро.

Существуют также стеклянные экраны для батарей отопления. Они очень красиво смотрятся в современном интерьере, добавляют ему воздушности, их легко мыть. В продаже найдутся и лаконичные модели, и украшенные рисунком. Это прекрасное решение с декоративной точки зрения, но спорное с практической. Такую панель сложно снимать, непросто устанавливать и самое главное — она съедает 40-50% тепла. Хороший вариант для квартир, в которых слишком жарко.

Еще один материал, из которого изготавливают экраны — искусственный ротанг. Это сетка, сплетенная из целлюлозных волокон с добавлением капроновой нити. Ее можно окрашивать, она прочная, красивая. Недостаток — не подходит для помещений с повышенной влажностью и дороже стоит.

Гипсокартон

Сантехники не рекомендуют зашивать радиатор в такой короб. Особенно, если он старый и есть вероятность протечки. Для доступа к прибору нужно предусмотреть дверцу или быть готовым разобрать изделие. Правда, есть четыре преимущества:

  • Влагоустойчивость, если купить материал с такой характеристикой.
  • Отсутствие вредных испарений.
  • Низкие цены.
  • Возможность расширения подоконника, создания ниши в фальш-стене и покраски.

Но также и недостатки.

  • Хрупкость. ГКЛ сложно назвать ударопрочным — в случае повреждения придется менять всю обшивку.
  • Громоздкость. Короб съедает пространство под подоконником.
  • Длительность установки. Понадобится не меньше двух-трех часов.

Если вы все-таки решили использовать этот материал, вот инструкция, как закрыть батарею в комнате с его помощью.

Подготовительный этап состоит из очистки и продувки отопительного прибора, а также сбора инструментов. Список того, что понадобится для работы:

  • Листы ГКЛ толщиной 12 мм.
  • Карандаш.
  • Рулетка, линейка, уровень, уголок.
  • Жидкие гвозди, шурупы, дюбели.
  • Профили из металла 2 размеров: 27*28 и 60*27.
  • Отвертка, перфоратор, шуруповерт.
  • Строительная сетка с самоклеящейся поверхностью.

Замаскировать можно всю стену или только часть под подоконником. Короб устанавливают в пол или оставив промежуток над и под ним. При разметке нужно учитывать, что края конструкции должны выступать за батарею минимум на 10 см.

  • Сделайте разметку на стене.
  • Приставьте к линиям профиль, сделайте метки под отверстия с шагом в 15-25 см.
  • Просверлите отверстия и прикрепите профиль 27*28, а затем перемычки 60*27.
  • Сделайте разметку на гипсокартоне, нарежьте его канцелярским ножом, прикрепите саморезами к каркасу.
  • Швы между листами заполняются шпаклевкой с сеткой. Сами листы также шпаклюют и красят.
  • Для уменьшения теплопотери мастера рекомендуют просверлить в поверхности отверстия в как можно большем количестве.

Еще одна, наглядная инструкция по обшивке ГКЛ на видео.

Покраска

Один из простых способов оформления радиатора. Подходит для чугунных и стальных панельных конструкций. Современные модели из алюминия покрасить будет сложно. Придется наносить много слоев, а результат получится непривлекательным. Можно сделать их однотонными, подобрав оттенок под интерьер, контрастными или создать красивый рисунок. В этом случае помогут трафареты из художественных магазинов, техника декупаж.

Для работы подойдут водно-дисперсионные, акриловые и алкидные краски. Все они устойчивы к высоким температурам. Акриловые быстрее сохнут, почти не выделяют неприятного запаха. Алкидные, напротив, отличаются едкими испарениями. Этого недостатка лишены водно-дисперсионные составы, но они менее прочные, быстро стираются, на них появляются царапины.

Решетка батареи отопления для дома (с багетом)

Цена: 12550.00 руб.

Купить этот Экран

Размеры:

  • 600х600 мм
  • Все
  • Экраны
  • Экраны на батареи
  • RAL 9010

Материал:

  • МДФ

Стильный экран, позволяющий скрыть батареи отопления, при этом не нарушив эффективную теплоотдачу. Прибор отопления скрыт в нише, а решетка служит одновременно декоративным элементом и продолжением стены. Элегантная перфорация в раме из шпонированного МДФ натурального оттенка – это всегда модно и актуально. Стоит отметить, что перфорированное полотно выполнено из багета – материала – новинки, получившего широкое распространение в последние годы.
МДФ и багет – это экологически чистые материалы, не способные даже при нагревании выделять вредные для организма человека вещества. Представленный экран не только обладает оптимальным соотношением цена – качество, но и отличается элегантностью внешнего облика, малым весом, удобством установки. Решетка съемного типа – ее легко снять при необходимости и вновь поставить на место без посторонней помощи.
Кроме того, экраны из МДФ + багет устойчивы к воздействию различных факторов внешней среды, долговечны, не требуют особого ухода, способны сохранять первоначальный вид на протяжении всего срока службы. Также экран уберет вашего ребенка от ожогов, позволив полностью исключить непосредственный контакт с разогретой поверхностью прибора отопления.

Скидка 5%. Промокод в видео.

Комментарии

Как грамотно закрыть декоративной решеткой батарею отопления?

Недавно задумалась о том, чтобы закрыть декоративной решеткой батарею отопления в одной из комнат дома. В принципе многое в доме делаем своими руками. Думаю, и с изготовлением решетки для радиатора можем справиться, но как обеспечить нужный функционал такому элементу декора дома? Дизайн интерьера декоративной решеткой батареи отопления испортить не боюсь, я вполне способна подобрать необходимый вариант к интерьерному стилю и сочетать с цветовым решением текстиля. А вот как не нарушить теплообмен в помещении?

  • Войдите чтобы оставить комментарии

Простые варианты декоративного экрана на батареи отоплени

Простые варианты декоративного экрана на батареи отопления можно вполне изготовить самостоятельно при наличии некоторых навыков. Тем не менее необходимо иметь представление о системе отопления и типе радиаторов в вашем доме, чтобы обеспечить правильное функционирование отопительного прибора, закрытого декоративным экраном. Конфигурация современных декоративных решеток для систем отопления может решить не только проблемы дизайна интерьера, но и даже улучшить теплообмен помещения. Конструкция и форма декоративного экрана на батарею отопления подбирается с учетом нескольких основных параметров и таким образом можно гарантировать отличный результат и длительную эксплуатацию элементов декора интерьера.

  • Войдите чтобы оставить комментарии

Каков принцип работы радиатора отопления в доме?

Подскажите, пожалуйста, на что следует обратить внимание при выборе декоративного экрана на отопительные радиаторы в помещении? И вообще как принцип работы радиатора отопления может обуславливать конструктивные решения при изготовлении декоративного экрана на батарею?

  • Войдите чтобы оставить комментарии

Выбор и покупка декоративного экрана на батареи отопления

При выборе и покупке декоративного экрана на батареи отопления, действительно, хорошо иметь представление об основных принципах работы радиатора отопления. Когда отопительная батарея нагревается, тепло поступает в помещения двумя основными путями – прямое тепловое излучение в инфракрасном диапазоне и с помощью конвенции. В зависимости от конструкции и материала, из которого изготовлен радиатор, зависит преимущественный выбор одного из этих двух путей поступления тепла в помещение. Например, чугунные батареи будут осуществлять нагрев помещения в основном путем конвекции, алюминиевые радиаторы передают тепло, как правило, путем инфракрасного излучения. Внешние помехи влияют на качество передачи тепла, поэтому конструкция декоративного экрана на батарею отопления играет важную роль для сохранения основного функционала тепловых приборов. Особенно важно при монтаже решеток на радиаторы отопления не перекрыть циркуляцию тепловых конвекционных потоков воздуха и поступлению в помещение инфракрасного излучения. Поэтому при изготовлении декоративного экрана на отопительные батареи необходимо проектировать отверстия достаточного размера при любом варианте дизайн декора дома. Большинство современных отопительных приборов успешно сочетают при работе оба принципа подачи тепла, самостоятельно выбирая наиболее эффективный вариант обогрева при конкретных условиях.

Эффективность теплоотдачи радиатора отопления

Одним из ключевых элементов системы отопления является – радиатор.

Радиатор передает тепловую энергию от источника тепла воздуху в помещении. Тепло от радиатора передается конвекцией, излучением и теплопроводностью.

Эффективность теплопередачи прибора зависит от многих факторов, таких как:

  • Способ установки радиатора;
  • Способ подключения отопительного прибора к системе;
  • Наличие пыли на отопительном приборе – микрочастицы значительно снижают теплоотдачу;
  • Цвет отопительного прибора и состав покрытия;
  • Поверхность строительной конструкции за радиатором;
  • Скорость воздуха в помещении, направление потока воздуха;
  • Атмосферное давление – коэффициент теплопроводности понижается при уменьшении плотности воздуха.

Рассмотрим два основных фактора, оказывающих существенное влияние на теплоотдачу:

1. Способ установки радиатора

Самым оптимальным расположением отопительного прибора, с точки зрения теплотехники, является установка под окном. Так как сопротивление теплопередаче окна в несколько раз меньше сопротивления теплопередаче наружной стены, то через окно происходит одна из самых больших потерь тепла. Радиатор под окном создает тепловую завесу, которая уменьшает утечку тепла из помещения. Также отопительный прибор нагревает наружный воздух, который проходит через неплотности и щели оконной рамы (инфильтрация).

Возможна установка отопительных приборов у внутренней стены вдали от наружных стен, наружных дверей и окон, а также под перекрытием – в таком случае эффективность теплоотдачи прибора снижается примерно на 10%.

Идеальным вариантом было бы расположение радиатора под окном без подоконника -100 % теплоотдачи. Из-за подоконника траектория движения воздуха меняется, и теплоотдача уменьшается на 3-4%.

При расположении радиатора в нише теплоотдача уменьшается примерно на 7%.

В случае установки прибора отопления за декоративным экраном, который имеет внизу пространство для доступа воздуха, теплоотдача радиатора уменьшается на 5-7%.

У полностью закрытых декоративным экраном радиаторов теплоотдача падает на 20-25%.

2. Способ подключения отопительного прибора к системе

Способ подключения радиатора к системе отопления зависит от типа радиатора. Нижнее подключение радиаторов используется с радиаторами типа VK, имеющих встроенный термостатический клапан и нижнее подключение подающего и обратного трубопроводов. Межосевое расстояние 50 мм. Ось подающего трубопровода находится всегда дальше от бокового края радиатора. Подсоединение в обратном порядке вызовет падение тепловой мощности отопительного прибора более чем на 30%.

Труба к радиатору типа VK может выходить из пола (рис.1) или из стены (рис.2). Прибор отопления может быть подключен к системе отопления через вентиль отопительного прибора или напрямую.

Существует множество вариаций подключений, которые зависят от вида применяемой арматуры, от индивидуальных предпочтений заказчика, от бюджета, выделенного на систему отопления.

На рисунках представлены наиболее распространенные варианты подключений отопительных приборов в системах KAN-therm Push и KAN-therm Press.

Для радиаторов с боковым подключением существуют следующие виды подключений:

  • Боковое разностороннее (диагональное)

Труба к радиатору также может выходить из пола (рис. 3) или из стены (рис. 4). Данное подключение является оптимальным исходя из теплоотдачи. Рекомендуется для радиаторов длиной более 2-х метров, а также для тех, длина которых вчетверо превышает высоту. Подающая труба присоединяется к левому или правому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот (снизу в верх), приведёт к снижению теплоотдачи радиатора более чем на 20%

  • Одностороннее боковое подключение

Подающая труба присоединяется к верхнему штуцеру радиатора, а обратная – к нижнему с той же стороны (рис.5). Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора примерно на 20%.

Седельное подключение

Подающая и обратная трубы присоединяется к нижним штуцерам (рис.6). При таком виде подсоединения теплоотдача радиатора будет ниже номинальной примерно на 10%.

Системы KANtherm предлагают широкий ассортимент элементов, позволяющих осуществить различные схемы присоединения отопительных приборов в широком ценовом диапазоне. В предложении фирмы KAN представлены специальные элементы для подключения отопительных приборов, такие как отводы и тройники с медными никелированными трубками Ø15 мм, различные фитинги для медных трубок, пластмассовые маскирующие насадки и другие элементы, позволяющие реализовать все существующие способы подключений отопительных приборов.

Правильно выбранный способ подключения отопительного прибора позволит эффективно использовать систему отопления, на многие годы обеспечит работоспособность системы и будет приносить эстетическое удовольствие.

Читать еще:  Монтаж и подключение радиаторов отопления своими руками
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
