Насосы для отопления частного дома

Насосы для отопления частного дома

Без тепла в доме невозможен уют. Во все времена люди использовали различные способы обогрева жилища. Современная система отопления состоит из множества элементов, важное место среди которых занимает насос. Как определиться с выбором типа насоса и его параметров? Какую роль играет насос в отоплении дома?

Зачем нужен насос в системе отопления?

Если ответить на этот вопрос коротко – для обеспечения циркуляции теплоносителя. В старых системах отопления насосы не применялись, а теплоноситель перемещался по трубам естественным образом, под действием физических законов. Современные технологии позволили усовершенствовать этот процесс, включив в систему отопления насос для принудительного движения теплоносителя. Это позволяет обогревать большие дома с разветвленной системой отопительных трубопроводов и радиаторов. Кроме этого там, где используются насосы для отопления частных домов, цена, которую хозяин платит за энергоноситель, может уменьшиться до 30%.

Какие насосы используются в системах отопления?

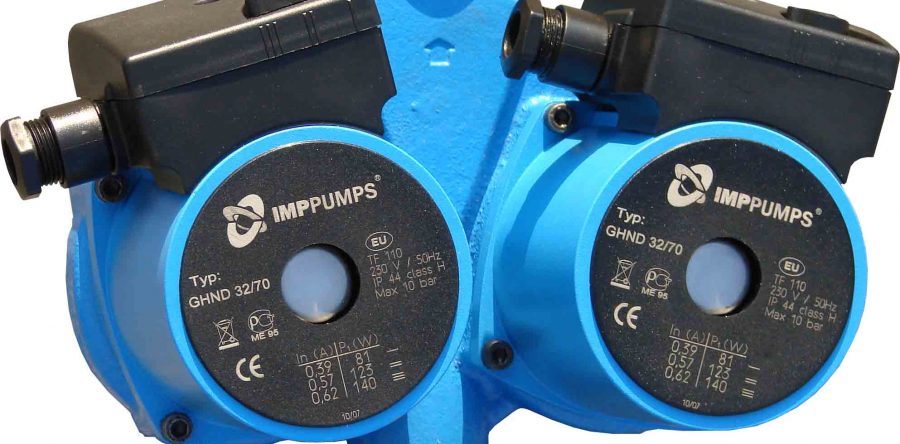

Циркуляционный насос для отопления служит для поддержания нужного давления в системе. Он представляет собой корпус, в который помещены ротор электродвигателя и крыльчатка. Вращение крыльчатки создает избыточное давление жидкости на выходе и разрежение на входе. За счет этого происходит движение теплоносителя. Это оборудование бывает двух типов:

  1. С «сухим» ротором. В этом исполнении крыльчатка, контактирующая с водой, изолирована при помощи уплотнителей от ротора электродвигателя.
  2. С «мокрым» ротором, когда и крыльчатка и ротор помещены в теплоноситель. Он служит для смазки и охлаждения двигателя.

Наиболее часто в быту применяется водяной насос для отопления с мокрым ротором. Его преимущества в следующем:

  • Практически бесшумная работа – это особенно важно, ведь часто такой насос устанавливается в непосредственной близости от жилых помещений;
  • Конструкция не нуждается в обслуживании;

Различаются также диаметры трубопровода, с которыми совместим насос и длина корпуса прибора. Стандартные размеры трубопровода для отопления в нашей местности 1 дюйм (25 мм) и 11/4 дюйма (32 мм). Обычно бытовые циркуляционные насосы «мокрого» типа выпускаются длиной 130 или 180 мм.

Ключевые параметры выбора

Знание основных параметров поможет купить насос для отопления точно соответствующий вашей системе. Их два: производительность и напор. Условно считается, что каждый киловатт мощности котла равняется 1 литру воды, проходящей через систему в минуту. Проведя простой расчет, делаем вывод, что если в системе применен котел мощностью 20 кВт, то производительность насоса должна быть не меньше 1,25 м3/ч.

Установка насоса системы отопления: выбор схемы и инструкция по подключению

Планируете обустройство водяного отопления частного дома? Хотите усовершенствовать существующую систему? Если котел работает исправно, а батареи чуть тёплые, подключение насоса отопления может исправить ситуацию.

В этой статье мы рассмотрим, какие преимущества даёт системе отопления насос, циркуляция принудительного типа, какая схема монтажа лучше, как подключить циркуляционный насос к котлу и электричеству.

Содержание статьи

Для длинной и сложной по форме схемы отопления дома насос крайне необходим.

Основные преимущества применения насосов отопления

Долгое время нагнетатели давления были громоздкие, использовались лишь на промышленных предприятиях и в котельных централизованного отопления. В частных домах проектировали естественное движение теплоносителя – за счет уклона труб и разницы температур в них.

С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:
Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях;
Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности;
Магистраль с минимальным уклоном выглядит эстетичнее;
Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров;
Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка;
Котёл работает эффективнее, экономнее.

Основной недостаток систем с принудительной циркуляцией – энергозависимость. Нивелировать его можно через ИБП или бензогенератор электроэнергии. Той же цели служит подключение насоса в систему отопления смешанного типа, которая работает как с принудительной, так и с естественной циркуляцией.

При выборе нагнетателя важнейшая характеристика – максимальная производительность. Чтобы рассчитать, как сделать насос отопления эффективным, не переплачивая, умножьте тепловую мощность (100 кВт на 1 кв. м.) на коэффициент 0,86.

Разделите полученное число на разницу температур между трубами подачи и обратки. Полученное число – пропускная способность в час.

Схема подключения насоса системы отопления

Не утихают споры по поводу того, в каком месте лучше подключить насос в систему отопления: в линию подачи или обратки.

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:
оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя;
остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения;
труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна;
такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

Интересно, что при подключении циркуляционного насоса, встроенного в котёл схема противоположна: там он на трубе подачи.

Главный критерий выбора точки, где провести подключение циркуляционного насоса – удобство обслуживания. Через некоторое время понадобится его снять для профилактики, а возможно – и срочная замена насоса в системе отопления. Рука с ключом должна поместиться и свободно двигаться, откручивай гайки-американки.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

1. С твердотопливным котлом лучше монтаж в обратку. Это продлит период от закипания теплоносителя в котле до аварийной остановки и возможного взрыва системы с 5 до 20 – 30 минут. Этого достаточно, чтобы хозяин среагировал или уголь, дрова погасли и начали остывать после автоматического закрытия заслонки.

2. Дополнительно в системах с твердотопливным котлом схема монтажа насоса включает байпас из трубы подачи, через трехходовой клапан, прямо перед нагнетателем.

3. В больших системах каждый насос отопления циркуляционный подключения требует к контурам, длиной не более 80 м.

4. При использовании гидрострелки подключение циркуляционного насоса каждого контура к системе отопления проводят сразу после неё.

5. Дополнительно требуется подключение насоса отопления в частном доме для каждого коллектора или контура подогрева полов, косвенного бойлера, или второго котла, подключенного параллельно.

6. Схема циркуляционного насоса отопления позволяет расположить его на вертикальной, горизонтальной или даже наклонённой трубе.

7. Не требуется устанавливать или следует снять насос отопления следует при монтаже котла со встроенным нагнетателем.

Схема подключения насоса системы отопления всегда одинакова. С двух сторон он ограничивается запорными кранами, чтобы замена насоса не требовала слива теплоносителя из трубопроводов.

При варианте подключения насоса отопления после фильтра грубой очистки, срок службы циркулярного агрегата значительно увеличивается.

Схема установки насоса на подающую трубу предполагает расположение после группы безопасности до первого разветвления контура. Подключение насоса отопления в трубу обратки в частном доме выполняют после последнего разветвления, между закрытым расширительным баком и котлом.

Разберемся, как сделать отопление со смешанной циркуляцией. В этом случае его располагают на байпасе, собранном из труб чуть меньшего диаметра. Это необходимо, поскольку конструктивная схема циркуляционного насоса отопления построена так, что в отключенном состоянии он не пропускает жидкость.

На байпасе стоит установить не обратный клапан с мембраной, а запорный кран, чтобы он не мешал естественному току. При этом в системе отопление насос циркуляции не будет мешать, при условии монтажа на горизонтальном участке.

Как подключить насос отопления к трубам

Перед тем, как подключить циркуляционный насос в собранный трубопровод, изучите его инструкцию. Например, некоторые производители рекомендуют установку только в линию подачи.

Сама схема циркуляционного насоса, состоящая из двух кранов, грязевика и нагнетателя собирается просто. Подключить насос в систему отопления, собранную из пластиковых труб, можно, впаяв уголки или переходники с резьбой под краны, но лучше использовать металлические переходники. Подключение насоса в систему отопления частного дома со стальным трубопроводом потребует работы со сваркой и нарезки резьбы лерками.

Теперь по порядку, как подключить насос отопления и расположить его на трубе:
Строение и схема циркуляционного насоса подразумевает, что вал ротора должен располагаться строго горизонтально. Устанавливать нагнетатель можно, не вращая корпус, благодаря креплению на гайках-американках.
Стрелка на корпусе указывает направление потока теплоносителя.
Используйте сантехническую подмотку и пасту, ведь для насоса отопления подключение системы должно быть абсолютно герметичным.
Пластиковый кожух с электрической частью должен располагаться сверху или сбоку, чтобы минимизировать риск попадания воды при протечке системы. В большинстве моделей его можно повернуть, открутив крепёжные винты.

Читать еще:  Как установить электрокотел в систему отопления?
Насос отопления циркуляционный: подключение к электричеству

Наиболее распространено подключение циркуляционного насоса через автомат-выключатель. Используют 30 мА и 3-жильный кабель ПВС 3х1,5мм, который обычно есть в комплекте нагнетателя.

При этом питание со щитка заводят на верхние, нечетные гнёзда, фазу и ноль от нагнетателя подключают к нижним клеммам автомата, а заземление соединяют напрямую.

Как сделать насос отопления энергонезависимым? Подключить его к источнику бесперебойного питания или электрогенератору. Можно выполнить параллельное подключение в магистральную электросеть и ко временному источнику питания, но чаще вся проводка в доме запитана от двух источников энергии.

Термостат используют для автоматического отключения нагнетателя при низкой температуре в контуре. Выбирают накладную модель, устанавливают её на металлический участок трубы подачи. Подключают в разрыв провода фазы, идущего от УЗО к нагнетателю. Схема водяного насоса отопления, запитанного от котла, подходит для встроенных моделей.

Ошибки при подключении

Разобравшись, как сделать отопление в доме, насос часто подключают с огрехами. Наиболее распространённые – расположение в труднодоступном месте, без фильтра и кранов, на линию подачи от твердотопливного котла, головой вверх или вниз (с вертикальным положением вала).

Не стоит располагать нагнетатель в середине контура, между радиаторами. С таким насосом отопления подключение системы создаёт паразитные потоки, мешающие работе первых батарей. Правила установки «стрелкой по ходу теплоносителя» и «электрическим блоком вверх» нарушают редко, но в сложных системах с несколькими нагнетателями случается и такое.

В целом, подключение циркуляционного насоса к системе отопления – не самый сложный этап в её проектировании и монтаже.

Установка циркуляционного насоса для отопления — как правильно поставить

Для частных домов с автономной отопительной системой с естественной циркуляцией свойственна одна общая проблема. Тот факт, что теплоноситель циркулирует по системе неравномерно приводит к тому, что отопительные приборы прогреваются неравномерно. Справиться с такими нюансами поможет установка циркуляционного насоса .

p, blockquote 1,0,0,0,0 —>

  • Монтаж циркуляционного насоса в систему отопления
  • Куда монтировать насос — на подачу или в обратку?
  • Подключение циркуляционного насоса к электросети
  • Количество насосов
  • Правила эксплуатации

В статье мы расскажем, как подключить циркуляционный насос в систему отопления.

p, blockquote 2,0,0,0,0 —>

Циркуляционный насос в системе отопления

Монтаж циркуляционного насоса в систему отопления

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас . В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе .

p, blockquote 3,0,0,0,0 —>

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления?
Монтируется он на обратную трубу между крайним радиатором и отопительным котлом. Обусловлено это тем, что насос не толкает воду, а всасывает ее.

p, blockquote 4,0,0,0,0 —>

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр , термометр и клапан сброса давления. На байпасе устанавливается фильтр.

p, blockquote 5,0,0,0,0 —>

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

p, blockquote 6,0,1,0,0 —>

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

p, blockquote 7,0,0,0,0 —>

  1. Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
  2. После того, как установка будет завершена, систему нужно снова заполнить водой.
  3. Все соединения обязательно промазываются герметиком.
  4. На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.

p, blockquote 8,0,0,0,0 —>

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

p, blockquote 9,0,0,0,0 —>

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

p, blockquote 10,0,0,0,0 —>

  • температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
  • плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
  • статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Иногда человеку доводится попасть в котельную, которая обеспечивает центральное отопление квартир, и видит, что устройства, использующиеся там, врезаны в обратку. Исходя из этого, он делает вывод, что такое решение — верное, не принимая во внимание тот факт, что в других котельных насосы могут стоять и на подающей трубе.

Специалисты отвечают на описанные утверждения следующим образом:

p, blockquote 12,1,0,0,0 —>

  1. Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
  2. Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
  3. На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

p, blockquote 13,0,0,0,0 —>

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой . Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой . Далее процесс будет выглядеть следующим образом:

p, blockquote 14,0,0,0,0 —>

  1. Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
  2. В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
  3. Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
  4. Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах , которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

p, blockquote 15,0,0,0,0 —>

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

p, blockquote 16,0,0,0,0 —>

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,1,0 —>

Подключение циркуляционного насоса к электросети

Если вы применяли способ монтажа, который мы описывали выше, то вал циркуляционного насоса будет находиться в горизонтальном положении. В таком случае в нем не будет собираться воздух, который мешает смазке подшипников.

p, blockquote 19,0,0,0,0 —>

Помимо всего прочего, устанавливая агрегат, обязательно нужно следить за тем, чтобы клеммная коробка была размещена сверху. Подключать циркуляционный насос к электричеству необходимо при строгом соблюдении правил безопасности.

p, blockquote 20,0,0,0,0 —>

Кабель питания должен иметь штекер или выключатель. Минимальная дистанция между осями контактов составляет — 3 мм. Сечение кабеля — не менее 0,75 мм. Безусловно, подключение насоса должно производиться к розетке с заземлением.

Читать еще:  Как вварить насос в систему отопления?

p, blockquote 21,0,0,0,0 —>

Количество насосов

Чаще всего в отопительную систему частного дома монтируется один циркуляционный насос. Мощности выпускаемых сегодня агрегатов вполне хватает для обеспечения оптимальной скорости течения теплоносителя.

p, blockquote 22,0,0,0,0 —>

Два насоса монтируются в систему в тех случаях, когда общая длина труб выше 80 м.

p, blockquote 23,0,0,0,0 —>

Правила эксплуатации

Сегодня выпускаются надежные насосы, которые характеризуются длительным сроком эксплуатации. Однако, безусловно, как и любой другой агрегат, циркуляционный насос может выйти из строя. Способствовать этому может ряд причин:

p, blockquote 24,0,0,0,0 —>

  • слишком сильная/слабая подача воды;
  • устройство работа в случае, когда теплоносителя в системе нет;
  • при длительном простое;
  • когда нагрев воды сильно превышает норму (свыше 65°С).

p, blockquote 25,0,0,0,1 —>

Подводя итог всего вышеописанного стоит отметить, что циркуляционный насос — неотъемлемое звено системы отопления дома. С таким устройством вы будете защищены от всевозможных ошибок, которые впоследствии могут привести к мелким и крупным неприятностям. Выполнить монтаж циркуляционного насоса вы можете как с помощью специалистов, так и самостоятельно. Главное, четко следовать правилам инструкции.

Как подключить циркуляционный насос к электросети

Для правильной работы любому циркуляционному насосу требуется фаза, рабочий ноль и заземление (защитный ноль), соответственно схема подключения насоса к электросети выглядит следующим образом:

Довольно подробно стандартную схему подключения циркуляционного насоса, а также схемы подключения насоса через термостат и источник бесперебойного питания (ИБП), мы рассматривали в статье «Схема подключения циркуляционного насоса».

Обычно применяется два основных способа подключения насоса к электросети:

Выполняется электропроводка до насоса и на конце устанавливается стандартная розетка, неважно наружная или внутренняя.

При этом к насосу подключается кабель с вилкой, например типа SHUCKO или другой, обязательно с защитными контактами зазелмения.


Затем вилка включается в розетку и тем самым обеспечивается питание циркуляционного насоса.

2. Подключение напрямую

Выполняется электропроводка до места установки циркуляционного насоса и этим же кабелем, без каких-либо лишних соединений, производится подключение.

Каждый из этих способов имеет свои недостатки и преимущества и выбирается один из них в зависимости от конкретных обстоятельств. В качестве примера установки, будет использован вариант подключения циркуляционного насоса к электросети напрямую.

1. Установленный в отопительную систему дома циркуляционный насос GRUNDFOS UPS 25-40

2. Выполнена скрытая электропроводка до насоса, по следующей схеме:

Питающий кабель, в защитной ПВХ гофре, выходит из стены, в месте подключения.

Приступаем к подключению циркуляционного насоса к электросети

В первую очередь снимаем пластиковую крышку с клеммной коробки насоса . Для этого необходимо открутить один винт, расположенный в её центре.

В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.

Скручиваем с кабельного ввода насоса пластиковую накидную гайку — колпачок и одеваем её на питающий кабель , как показано на изображении ниже

После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок . Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.

Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса . Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.

В циркуляционном насосе GRUNDFOS UPS 25-40 установлены пружинные клеммы, поэтому для того, чтобы подключить жилы питающего кабеля, необходимо просто надавить на рычаги под каждой из них.

Еще раз напомню, что порядок подключения проводов указан в схеме, в начале статьи. Если вы запутались с маркировкой клемм, обязательно ознакомьтесь с моей статьей «Обозначения N и L в электрике»

Теперь, когда подключение выполнено, осталось установить обратно защитную крышку клеммной коробки и затянуть крепежный винт .

На этом подключение циркуляционного насоса к электросети завершено. Проверять работу насоса рекомендуется в полностью готовой, заполненной теплоносителем отопительной системе.

Если же у вас остались вопросы по подключению циркуляционного насоса к электросети, есть какие-то дополнения или замечания к материалу, обязательно пишите в комментариях к статье, будем разбираться вместе!

Схемы подключения насосов

Подписка на рассылку

  • ВКонтакте
  • Facebook
  • ok
  • Twitter
  • YouTube
  • Instagram
  • Яндекс.Дзен
  • TikTok

Насосы широко используются в промышленности и частном хозяйстве. Но чаще всего их можно видеть в качестве основного элемента скважинного водоснабжения частных домов и устройства теплосетей с принудительной циркуляцией теплоносителя.

В принципе, схема подключения насоса к электросети без какого-либо дополнительного оборудования предельно проста: напрямую подсоединить к устройству ноль, фазу и заземление.

Но такая элементарная схема подключения насоса пригодна далеко не во всех ситуациях, чаще всего оборудование подключается в сочетании с автоматикой определенного типа. В этом случае электрическая схема подключения насоса будет дополнительно включать контакторы (пускатели), переключатели, промежуточные реле, датчики уровня и давления и проч.

Подключение погружных насосов

Рисунок 1. Схема подключения погружного насоса через реле давления Стоит отметить, что схема подключения погружного насоса чаще всего характеризируется применением единственного дополнительного электрического устройства — реле давления.

Данная схема подключения глубинного насоса показывает, что основой цепи служит реле, к которому с одной стороны подключается непосредственно насос, а с другой — провода питания и заземления. Такая схема подключения скважинного насоса актуальна только для систем с гидроаккумулятором и обратным клапаном. Когда давление в системе падает до нижнего настроенного предела, реле замыкает контакты, в результате чего насос запускается и накачивает в систему воду. Когда давление доходит до верхнего предела, поступает соответствующие сигнал от датчика к реле — контакты размыкаются и насос отключается.

Для систем водоснабжения, основанных на применении больших емкостей для воды, больше подойдет электрическая схема подключения насоса, основанная на поплавковых датчиках или другой автоматике, обеспечивающей контроль уровня воды. Сама схема подключения насоса будет такой же, как предыдущая, с заменой реле давления на автоматику другого типа.

Рисунок 2. Водопогружной кабель ВПП Что касается подключения питания погружных и артезианских скважинных насосов, то здесь нужны специальные водостойкие кабели (провода), например провод ВПП или кабель КВВ. Хорошим вариантом также будет специальный водостойкий кабель AQUA RN8 (H07RN8-F).

Подключение циркуляционных насосов

Рисунок 3. Схема подключения циркуляционного насоса через ИБП Практически все современные отопительные системы оборудуются циркуляционными насосами. Данное оборудование позволяет увеличить КПД отопительной системы, уменьшить расход энергоресурсов и повысить скорость нагрева помещений.

Сама схема подключения цикулярного насоса элементарна — насосы данного типа также снабжаются вилками и подключаются в стандартные розетки сети 220 В. Но она имеет один существенный недостаток: в случае отключения электричества система отопления перестанет работать, что приведет не только к остыванию помещений, но и к возможной поломке отопительного котла. Поэтому чаще всего применяется схема подключения насоса отопления через источник бесперебойного питания (ИБП) и аккумуляторные батареи (АКБ), которые активируются только при отключении центрального энергоснабжения.

Рисунок 4. Кабель марки ВВГ Такая схема выглядит довольно просто: насос подключается к ИБП. Он в свою очередь параллельно подключен к электросети и аккумуляторным батареям. Задача ИБП — переключать питание с сети 220 В на АКБ в случае пропадания питания и обратно при его появлении.

Что касается кабельной продукции, которой лучше подключать циркуляционный насос и соединять всю эту систему. Поскольку такие изделия устанавливаются в помещении и не отличаются особой мощностью (45–350 Вт), оптимально подойдет бытовой кабель марки ВВГ 3х1,5 или аналогичный ему кабель марки NYM.

Как правильно установить циркуляционный насос в систему отопления

Автор: Зубов Валерий

эксперт категории: «Все для сада и огорода»

Автономное отопление в доме — это замкнутый контур труб. Фактически, вода непрерывно движется по ним, совершая круговорот. Перемещение воды по трубам основано на простейших законах гравитации (земного притяжения), известных нам еще со школьной скамьи. Срабатывает разность температур. Горячая вода поднимается вверх, нагревает комнаты, а затем, остывая, снова опускается вниз, к нагревателю. В качестве нагревателя, как правило, выступает котел — газовый или твердотопливный.

Система хорошо продумана, но на деле она весьма далека от идеала. Очень часто горячая вода просто не в силах подняться в нужную точку, ее тормозит сам трубопровод, его протяженность, помехи и изгибы. Вот и получается казус — в одной комнате можно наслаждаться уютным теплом, в другой — батареи еле теплые, а в третьей — и вовсе нужно ставить электрообогреватель.

Проблемы такого типа мигом устранит хороший насос на отопление. Современные циркуляционные насосы создают в системе необходимый напор и заставляют воду двигаться под давлением и с хорошей скоростью. Эти приборы недорогие, нешумные и маломощные. Электричества они тянут мало, зато выгоду дают реальную. Установка циркуляционного насоса дает весомые преимущества:

  • Ровная циркуляция воды и стабильное тепло в целом доме;
  • Задействование отопительной системы на все 100%;
  • Экономия денежных средств, так как вода движется быстро, остывать не успевает, и котел меньше тратит газа на ее нагрев.
Читать еще:  Какой краской можно красить горячие батареи отопления?

Насладиться комфортом, который дарит циркуляционный насос, можно только в том случае, если установить его правильно, соблюдая все условия и правила безопасности.

О том, как проводится правильная установка циркуляционного насоса в доме, как своими руками установить насос в системе отопления, как обеспечить врезку его в трубопровод и подводку к электрической сети, я расскажу в данной статье.

Правила и условия установки циркуляционного насоса

О том, как правильно установить циркуляционный насос и какими техническими нормами, и правилами регламентируется его монтаж, можно прочитать в СНиП 2.04.05 в разделе «Отопление». Сборник также включает схемы принудительной циркуляции в системах автономного отопления.

Указанные правила и требования нацелены на то, чтобы повысить эффективность отопительной системы с применением насоса, повысить ее износоустойчивость, продлить ресурс. К примеру, норма об установке насоса «мокрого» типа (ротор находится в воде) подразумевает его вертикальное расположение, а горизонталь должна быть идеальна по уровню, без перекосов. Такое размещение позволит избежать воздушных пробок и преждевременного износа элементов насосной части.

Защитный фильтр, очищающий воду от примесей и грязи, обязателен к установке, согласно нормам. Это тоже разумно и понятно — чистая вода не принесет вреда крыльчатке, и она прослужит дольше. Устанавливается эта защита по направлению перемещения воды, пробка должна быть внизу — это снижает сопротивляемость при движении жидкости.

Такой элемент, как мембранный бак — тоже обязательная деталь. Он нужен для того, чтобы выравнивать объем воды, ведь при нагреве она расширяется, а при охлаждении — уменьшается в объеме. Размещают расширительный контейнер перед насосом.

Насосы старого поколения не предназначены для очень высокой температуры, поэтому их нужно ставить на обратном ходу жидкости. К современным насосам для системы отопления такого требования нет — они могут монтироваться практически в любом месте отопительной системы.

Процесс установки циркуляционного насоса

Монтаж предполагает крепление при помощи двух резьбовых внешних гаек, что дает возможность легко и быстро установить оборудование, а также иметь доступ для его проверки и обслуживания. Место установки играет важную роль, влияет на стабильность работы и срок службы.

Схемы подключения насоса

Я предлагаю вам на выбор две схемы врезки. Вы сможете определиться, какая схема установки лучше подойдет к вашей отопительной системе, учитывая тип трубопровода, модель нагревателя и комфортное обслуживание.

  1. Вариант первый — на «обратке». Обратный ход в круговороте воды — это труба, по которой вода, уже остывшая, возвращается к нагревателю. То есть температура воды не очень высокая, и она не портит механизмы насоса. Самое удобное расположение — между нагревателем (газовым или твердотопливным котлом) и расширительным баком. Такое размещение будет эффективным и в замкнутых контурах циркуляции, и в открытых, и при подсоединении насосного оборудования по коллекторному типу.
  2. Вариант второй — на подаче. В начале трубопровода вода критически горячая, поэтому, как я уже говорил, старые модели насосов не подойдут, только новые, современные. Они без ущерба переносят температуру 95 градусов Цельсия. Насос ставится на подающей трубе в самом ее начале. Однако, положение его не возле самого нагревателя, а после группы безопасности. В обязательном порядке на трубе монтируют отсекающий кран — по одному с каждой стороны насоса. Это позволит легко снять насос для ремонта или замены, не сливая воду с системы, а просто перекрыв оба крана.

Иногда в частном доме можно встретить не замкнутый контур системы отопления, а открытый. При таком варианте задействован мембранный бак и размещен он в самом высоком месте — на пике перемещения горячей воды. В этом случае подключение циркуляционного насоса к котлу даст возможность работы по двум режимам — принудительная циркуляция и естественная (без насоса), что удобно, если часто выключают электричество. Помпу монтируют на отводе трубы (байпасе), и при ее включении трубу отсекают при помощи крана.

Последний вариант наиболее приемлем для котлов на твердом топливе. Они опасны тем, что вода может закипеть, так что насос на подаче устанавливать никак нельзя. Поскольку кипящая вода и пар сильно уменьшает продуктивность насоса, то перекачка замедляется, температура накаляется, и появляется опасность взрыва оборудования.

Если же в перегретый котел проходит холодная вода, то он также испытывает «температурный» шок — появляется обильный конденсат.

Выровнять ситуацию поможет термостатический клапан. Он переключает круговорот воды с малого круга (отвод-байпас) на большой. В малом контуре вода нагревается до 50-60 градусов, а затем поступает в большой, где смешивается с холодной, получается оптимальный нагрев воды для котла и насоса.

Что нужно для трубопроводной обвязки насоса

Перед тем, как продать обвязку насоса, нужно определиться, сколько приборов вы будете устанавливать. При этом ориентируйтесь на такие условия:

  1. В квартире, небольшом одноэтажном домке, контур, как правило, один, поэтому и насос ставим тоже один;
  2. Если же вы планируете теплый пол (с нагревом трубами с горячей водой), дополнительный бойлер для нагрева, то разводка получается сложная, и для нее потребуется два насоса;
  3. Если в доме два котла с разными типами топлива (например, газ и дрова), то насос нужен для каждого устройства отдельно.

Для трубопроводной обвязки каждого насоса вам понадобятся:

  • Отсекающие краны шарового типа — две штуки для одного насоса (нужны при ремонте и замене оборудования);
  • Обратный клапан (не дает воде течь обратно). Устанавливается после насоса. Лучший материал — «вечная» латунь, но чугунные клапаны тоже долговечны;
  • Фильтр-сито для очистки воды. Он остановит песок, примеси, частицы грязи, которые способны разрушить рабочее колесо насоса. Вам нужен защитный элемент для грубой очистки, так называемый «грязевик»;
  • Воздушный клапан. Он стравливает воздух из системы, чтобы не появились воздушные пробки;
  • Манометр. Он даст возможность контролировать давление. Его монтируют при помощи переходника, возле насоса.

Правила подключения к электрической сети

Соблюдение правил техники безопасности важны всегда, а при подключении приборов к электрической сети — особенно. Для включения насоса нельзя использовать розетку, у которой нет заземления. Это очень опасно при возможной аварии в системе отопления.

При подключении к электросети можно использовать:

  • ИБП (источник бесперебойного питания). Бесперебойник можно применить не только для насоса, но и для котла, чтобы уберечь приборы от скачков в сети и незапланированного отключения электроэнергии;
  • Автомат защиты. Для его монтажа нужны кабель, контакты и выключатель на 8 Ампер. Можно использовать еще и термостат, который будет контролировать температуру воды, и отключать электропитание в критической ситуации;
  • Автоматику самого нагревателя (котла).

Порядок установки

При решении вопроса, где лучше поставить насос на отопление, часто отдают предпочтение установке на байпасе. Монтаж насоса на отводе трубы удобен тем, что его можно отключать, и тогда циркуляция воды будет проходить естественным путем, за счет разницы температур.

Чтобы облегчить установку, можно купить готовый насосный узел. В нем все подготовлено под трубопроводную обвязку (краны, клапаны, сам насос). Крепление может быть под сварку или же фланцевое.

Если готового установочного узла нет, то вы можете самостоятельно разместить и закрепить все необходимые элементы обвязки. Для этого нужен набор инструментов:

  • Разводной ключ;
  • Гаечные рожковые ключи;
  • Плоскогубцы;
  • Пакля для подмотки;
  • Монтажный герметик.

Комплектация насоса включает в себя накидные гайки, а все остальное для монтажа — краны, клапаны, штуцеры — нужно купить отдельно. При их покупке выбирайте качественные материалы, сопоставляйте диаметры.

Инструкция пошаговая:

  1. Смонтировать крановый узел. По одному отсекающему крану с каждой стороны насоса, и один шаровый кран как элемент прямой трубы. Перед тем, как собрать узел с кранами, хорошо промеряйте участок трубы — обратку или подачу (в зависимости, где будете ставить насос);
  2. Монтируем петлю насоса. Две накидных гайки только слегка накручиваем, а затягиваем их уже в самом конце;
  3. Делаем разметку на байпасе — где нужно проводить сварку;
  4. Сварочные работы. Этот этап проводит опытный мастер при помощи сварочного аппарата;
  5. Монтируем нижний насосный узел (на трубе обратного хода);
  6. Подсоединяем насос к стационарной сети (через ИБП или через автомат с термостатом).

Если насос установлен верно, то проблем с его эксплуатацией не будет, нужно только чистить грязевик и контролировать показания манометра. Если прибор покажет, что давление не в норме, он нуждается в регулировке.

Домашний мастер, имеющий навыки монтажа разного оборудования, вполне способен справиться с установкой насоса. Ели же у вас нет нужных знаний и умений, то обратитесь к специалисту. Он посоветует, где установить насос и проведет монтаж оборудования на профессиональном уровне.

Если у вас возникли вопросы после прочтения статьи, оставляйте комментарии ниже. Я с радостью на них отвечу!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
