Как выбрать термоголовку для радиатора

Как выбрать термоголовку для радиатора?

«Экономика должна быть экономной» был такой известный лозунг в прошлом столетии, актуальность его не утрачена и сегодня. Эффективно, бережливо расходовать ваши личные ресурсы либо вашего предприятия поможет термостатическая головка. Использование термоголовки позволяет снизить расход тепла до 25-50% (при правильном регулировании). Немаловажную роль также играет ваш личный комфорт в отапливаемом помещении, в чем тоже поможет термоголовка. Вы можете регулировать температуру в помещении на свое усмотрение. Например, на кухне с учетом работающих приборов можно понизить температуру, в спальне выставить на + 18°С и наслаждаются сном в прохладе, а в детской комнате настроить температуру на +20°С.

Что такое термоголовка, её устройство и принцип работы.

Что же такое термостатическая головка – это прибор регулирования температуры, который устанавливается на радиатор отопления. Работает регулятор в комплекте с термостатическим клапаном и управляет количеством теплоносителя, поступающего в радиатор, поддерживая заданную температуру в комнатах. Термоголовка работает без подключения к электросети, она полностью автономна.

Как видно на картинке, термоголовка устроена просто. Под корпусом регулятора находится сильфон с термореагирующим веществом, шток термоголовки, присоединительный механизм, который фиксирует регулятор на термостатическом клапане.

Принцип работы прост — внутри корпуса термоголовки находится наполнитель, который реагирует на изменение температуры в помещении. Термочувствительный наполнитель бывает двух видов: жидкостный или газоконденсатный. В жидкостных терморегуляторах используют ацетон, толуол или их производные, в газовых– газоконденсатную смесь. Отличие между ними в скорости срабатывания, у газоконденсатных она быстрее. Наполнитель внутри сильфона реагирует на теплый воздух помещения, в котором находится радиатор с термостатической головкой. Термореагирующее вещество расширяется, как следствие сильфон увеличивается в размерах и через шток термоголовки давит на шток термоклапана. Далее под воздействием штока конус опускается вниз, уменьшая проход для теплоносителя. Когда температура воздуха в помещении падает, то начинается обратное действие. Таким образом, термостатическая головка позволяет поддерживать температуру в помещении, которую Вы установили на термоголовке.

Виды и типы термоголовок

В зависимости от местонахождения радиатора и монтажа устанавливаются термоголовки следующих видов:

    со встроенным термодатчиком. Устройство и принцип работы такой термоголовки мы рассмотрели выше.

Такая термостатическая головка эффективно и корректно работает, когда смонтирована горизонтально и вокруг нее свободно циркулирует воздух.

с выносным термодатчиком. Такие приборы используют, когда невозможно горизонтально установить термоголовку, или нет свободного доступа воздуха. Это происходит, когда радиаторы расположены за плотными шторами, под широкими и низкорасположенными подоконниками, при близости от терморегулирующего прибора других источников тепла (трубы системы отопления, солнечный свет и др.) Выносной датчик крепится, как правило, к стене и соединен с термоголовкой через капиллярную трубку длиной от 5 м до 20 м.

с выносным регулятором температуры. Применение аналогично, что и термоголовок с выносным датчиком, плюс в случаях, когда доступ к регулятору затруднен мебелью или декоративной решеткой. Различие в том, что терморегулятор монтируется на стену, а клапан управляется адаптером через ту же капиллярную трубку.

Все большую популярность, несмотря на высокую цену завоевывают электронные термоголовки. Их отличие от механических состоит в том, что вместо сильфона с наполнителем под корпусом находится микропроцессор и электродвигатель. Работают электронные термостатические головки на 2 батарейках. Преимущество электронных термоголовок от термоголовок с термореагирующим веществом заключается в том, что датчик температуры реагирует на изменения комнатной температуры в течении 1 минуты и передает сигнал на электродвигатель, который воздействует на шток термоклапана и регулирует подачу теплоносителя на радиатор. Это более точное регулирование заданной температуры в помещении. Ещё одним преимуществом является возможность настройки программ в течении суток и дней недели. Программируемые термоголовки позволяют повысить энергозбережение до 40%-50% и установить максимально комфортный температурный режим в помещении.

Как установить термоголовку на радиатор отопления?

При покупке термоголовки необходимо учитывать наличие термоклапана у радиатора. Как правило, радиаторы отопления с нижним подключением имеют встроенный термостатический клапан. Тогда Вам нужна только термоголовка. Радиаторы с боковым подключением не имеют клапана. Чтобы установить термоголовку на такой радиатор покупайте комплект (головка + клапан). Покупка комплекта сэкономит ваше время, не нужно будет задумываться о совместимости клапана и головки.

Если же Вы решили покупать по отдельности эти элементы, то обратите внимание на размер резьбы подключения термостатического клапана. распространенным размером для подключения термоголовки является резьба М30х1.5, также представлены на рынке термо клапаны с резьбой М28х1.5, у компании Danfoss есть своя запатентованная система «клик» с резьбой подключения М23,5х1.5.

Процесс установки термостатической головки на термоклапан простой и не требует специальных навыков. Для начала нужно открутить колпачек на клапане. Под клапаном мы видим резьбу, на которую нужно накрутить термоголовку. Но сначала нужно выставить на термоголовке максимальное значение температуры. Теперь вращая кольцо термоголовки, но не саму термоголовку, накручиваем прибор на клапан, не стоит сильно закручивать. При монтаже системы «клик» термоголовка не накручивается, а защелкивается в момент присоединения к клапану. Теперь термоголовка смонтирована. Допустимо присоединять термоголовку на уже установленный в радиатор термоклапан.

Выбор термоголовок огромен, как по цвету и по дизайну, так и по видам, которые были представлены в этой статье, монтаж не требует больших усилий и специальных знаний. В нашем интернет-магазине Вы найдете термоголовку на любой вкус. Сделайте вашу систему отопления эффективной! Живите с комфортом!

Как выбрать и установить термоголовку на радиатор отопления.

Главная страница » Публикации » Как выбрать и установить термоголовку на радиатор отопления.

Сегодня порядка 40% от вырабатываемых энергоресурсов тратится на отопление, а также вентиляцию зданий. Увы, но в нашей стране данный показатель в несколько раз выше, нежели в развитых странах.

Именно поэтому вопрос энергосбережения является очень острой проблемой, с учетом постоянно растущей стоимости энергоносителей для бытовых целей.

Для этого целесообразно устанавливать терморегуляторы на батареях, позволяющие снизить расходы на поддержание тепла практически на четверть. Однако при этом, подобные устройства еще нужно правильно подобрать, чтобы они подходили к конкретной отопительной системе и корректно их установить.

Как работает термоклапан

Термоголовка необходима для регулировки температуры радиатора.

Самые первые варианты термостатов, которые устанавливали на радиаторы отопления, были созданы в 1943 году, компанией DANFOSS. Спустя несколько десятков лет, подобные устройства претерпели множество изменений, в результате чего они стали более точными. Их конструкция состоит из нескольких частей: клапана и термоголовки. При этом они соединены специальным фиксирующим механизмом. Цель самой термоголовки в том, чтобы измерять и анализировать температуру и влиять на неё за счет применения для этого механизма клапана, открывающего и закрывающего поток воды в радиатор.

Данный метод регулировки еще называют количественным за счет того, что устройство меняет температуру, изменяя количество теплоносителя, который проходит через радиатор отопления. Есть также и иной метод, который называют качественным. Его принцип состоит в том, чтобы изменять температуру воды непосредственно в самой системе. За это отвечает смесительный узел, который обычно устанавливается в котельной.

Внутри такого элемента находится сильфон, который заполнен термочувствительной средой.

При этом, последняя может быть нескольких типов:

  • жидкостная;
  • газонаполненная.

Стоит отметить, что жидкостные варианты более простые в изготовлении, однако их быстродействие ниже, чем у газовых. Суть их работы в следующем: при повышении температуры находящееся внутри вещество по законам физики расширяется, за счет этого сильфон растягивается. Далее, последний уменьшает размер сечения клапана за счет перемещения специального конуса. В конечном итоге, снижается расход теплоносителя. Когда воздух в помещении охлаждается, процесс происходит в обратном порядке.

Как выбирать

Выбирая термоклапан нужно учитывать все имеющиеся особенность системы отопления

Исходя из особенностей отопительной системы, а также условий её монтажа, чтобы управлять температурой возможно применение различных сочетаний клапанов и термоголовок.

Так, к примеру, для использования в однотрубных системах стоит применять клапаны, имеющие более высокую пропускную способность.

Это же относится и к тем двухтрубным системам, в которых циркуляция воды осуществляется самотечным образом, то есть естественным путем, без принудительных механизмов. В случаях, когда используется двухтрубная система, где есть циркуляционный насос, рекомендуется выбирать те типы клапанов, где существует возможность осуществлять регулировку пропускной способности.

После выбора клапана, необходимо подобрать и термоголовку.

Наиболее распространенные варианты, которые сегодня можно приобрести это:

  • имеющие внутренний термоэлемент;
  • электронные (которые можно запрограммировать);
  • имеющие внешний датчик температуры;
  • антивандальные;
  • имеющие внешний регулятор.

Чаще всего классические терморегуляторы с внутренним вариантом датчика устанавливаются в случаях, когда их ось будет находиться в горизонтальном положении.

Примите к сведению: нельзя производить установку терморегулятора вертикально, так как тепло, исходящее от трубопровода корпуса, будет сильно влиять на сильфон, за счет чего все устройство будет некорректно функционировать.

В тех случаях, когда осуществить горизонтальный монтаж головки не представляется возможным, лучше всего установить дополнительно выносной датчик температуры, имеющий специальную капиллярную трубку.

Кроме вертикальных вариантов установки, есть также и иные причины совершить покупку выносного варианта датчика:

  • в случае, если радиаторы отопления с находящимся на них регуляторе температуры будут располагаться за шторами;
  • когда рядом с устанавливаемой термоголовкой будет находиться какой-либо иной источник тепла;
  • если место расположения батареи будет под большим подоконником.

Очень часто в тех помещениях, где увеличены требования к интерьеру, батареи закрывают декоративными экранами. За счет этого, внутренний терморегулятор будет регистрировать только температуру, которая находится внутри этого кожуха. При этом будет закрыт доступ к регулировкам термоголовки. Поэтому, в таких случаях рекомендуется останавливать свой выбор на выносном регуляторе, имеющем термодатчик.

Стоит знать: если вы еще не приобрели радиаторы отопления, можно купить модели компании Kermi, с уже встроенными термодатчиками.

Если говорить об электронных термостатах, имеющих дисплей, то они бывают нескольких видов, у первых встроенный блок управления, а у вторых он съемный. Последние имеют особенностью возможность отсоединения от термоголовки, при этом она будет продолжать работать в прежнем режиме. Цель таких моделей – это осуществление регулировки температуры в разных режимах, в разное время дня. Это дает возможность уменьшать уровень тепла днем, а ночью, когда все дом спит, поднимать до нужного уровня. За счет этого возможно существенно экономить энергию.

Читать еще:  Где ставить фильтр в системе отопления?

Если же в семье есть маленькие дети, которым всегда хочется все потрогать и покрутить, рекомендуется производить установку антивандальных терморегуляторов. Это позволит уберечь настройки устройства от несанкционированного вмешательства. Эта же ситуация касается и вариантов, устанавливающихся в различных общественных зданиях, начиная от детских садов и заканчивая больницами.

Как устанавливать

Для корректной работы термоклапана, его монтаж нужно осуществлять в горизонтальном положении

Не нужно устанавливать термоголовки на каждый нагреватель, который находится в жилом помещении. Здесь есть правило, согласно которому, регулироваться должны только те радиаторы, которые в сумме имеют немного более 50% мощности. К примеру, когда в помещении находится 2 нагревательных элемента, термостат нужно ставить на более мощный.

Следует учесть:

в том случае, когда используются

, применение термоголовок будет крайне неэффективно. Причиной тому то, что по своей сути, подобные отопительные батареи инертные, за счет чего регулировка будет осуществляться с большой задержкой. Поэтому устанавливать на них терморегуляторы не имеет смысла.

Устанавливать клапан лучше всего на подающей трубе, когда осуществляется подключение батареи к общей системе. Если же нужно врезать устройство в уже собранную отопительную цепь, будет необходимо произвести демонтаж некоторых элементов, а также осуществлять резку труб (если они металлические, то это очень большие неудобства), предварительно перекрыв кран.

Установка же термоголовки, после монтажа термостата на батарею, происходит очень просто. Необходимо просто совместить соответствующие метки на корпусах, после чего зафиксировать устройство плавным нажатием. Щелчок послужит сигналом о том, что механизм зафиксирован.

Более сложно произвести монтаж антивандального варианта терморегулятора. Чтобы это сделать, потребуется шестигранный ключ, имеющий размер 2 мм. Сначала, используя дюбеля, нужно закрепить на стене монтажную пластину, после чего на ней закрепить корпус. Далее капиллярная трубка крепится непосредственно к стене, применяя пластмассовые хомуты. Теперь, совместив требуемые метки, необходимо легко прижать термоголовку, после чего закрутить на ней фиксирующий болт, используя шестигранный ключ.

Кроме обычной регулировки температуры, на терморегуляторах есть возможность установить минимальные, а также максимальные значения, за пределы которых будет невозможно осуществить поворот колесика. Чтобы это сделать, в задней части устройства находятся ограничительные штифты.

В общем-то, сделать подбор наиболее подходящего терморегулятора не так уж и сложно, главное помнить, что необходимо выбирать варианты под имеющуюся или планируемую отопительную систему, а также как их нужно будет устанавливать. Лучше всего использовать программируемые модели компании Данфосс, которые позволят значительно экономить на отоплении.

Смотрите видео, в котором специалист рассказывает что такое термоголовка для радиаторов, для чего она нужна, как работает и как облегчает жизнь и экономит Ваши деньги:

Термоголовка для радиатора отопления: разновидности, конструкция и принцип работы

Сегодня порядка 40% от вырабатываемых энергоресурсов тратится на отопление, а также вентиляцию зданий. Увы, но в нашей стране данный показатель в несколько раз выше, нежели в развитых странах.

Именно поэтому вопрос энергосбережения является очень острой проблемой, с учетом постоянно растущей стоимости энергоносителей для бытовых целей.

Для этого целесообразно устанавливать терморегуляторы на батареях, позволяющие снизить расходы на поддержание тепла практически на четверть. Однако при этом, подобные устройства еще нужно правильно подобрать, чтобы они подходили к конкретной отопительной системе и корректно их установить.

Как работает термоклапан

Термоголовка необходима для регулировки температуры радиатора.

Самые первые варианты термостатов, которые устанавливали на радиаторы отопления, были созданы в 1943 году, компанией DANFOSS. Спустя несколько десятков лет, подобные устройства претерпели множество изменений, в результате чего они стали более точными. Их конструкция состоит из нескольких частей: клапана и термоголовки. При этом они соединены специальным фиксирующим механизмом. Цель самой термоголовки в том, чтобы измерять и анализировать температуру и влиять на неё за счет применения для этого механизма клапана, открывающего и закрывающего поток воды в радиатор.

Данный метод регулировки еще называют количественным за счет того, что устройство меняет температуру, изменяя количество теплоносителя, который проходит через радиатор отопления. Есть также и иной метод, который называют качественным. Его принцип состоит в том, чтобы изменять температуру воды непосредственно в самой системе. За это отвечает смесительный узел, который обычно устанавливается в котельной.

Внутри такого элемента находится сильфон, который заполнен термочувствительной средой.

При этом, последняя может быть нескольких типов:

  • жидкостная;
  • газонаполненная.

Стоит отметить, что жидкостные варианты более простые в изготовлении, однако их быстродействие ниже, чем у газовых. Суть их работы в следующем: при повышении температуры находящееся внутри вещество по законам физики расширяется, за счет этого сильфон растягивается. Далее, последний уменьшает размер сечения клапана за счет перемещения специального конуса. В конечном итоге, снижается расход теплоносителя. Когда воздух в помещении охлаждается, процесс происходит в обратном порядке.

Как выбирать

Выбирая термоклапан нужно учитывать все имеющиеся особенность системы отопления

Исходя из особенностей отопительной системы, а также условий её монтажа, чтобы управлять температурой возможно применение различных сочетаний клапанов и термоголовок.

Так, к примеру, для использования в однотрубных системах стоит применять клапаны, имеющие более высокую пропускную способность.

Это же относится и к тем двухтрубным системам, в которых циркуляция воды осуществляется самотечным образом, то есть естественным путем, без принудительных механизмов. В случаях, когда используется двухтрубная система, где есть циркуляционный насос, рекомендуется выбирать те типы клапанов, где существует возможность осуществлять регулировку пропускной способности.

После выбора клапана, необходимо подобрать и термоголовку.

Наиболее распространенные варианты, которые сегодня можно приобрести это:

  • имеющие внутренний термоэлемент;
  • электронные (которые можно запрограммировать);
  • имеющие внешний датчик температуры;
  • антивандальные;
  • имеющие внешний регулятор.

Чаще всего классические терморегуляторы с внутренним вариантом датчика устанавливаются в случаях, когда их ось будет находиться в горизонтальном положении.

[advice]Примите к сведению: нельзя производить установку терморегулятора вертикально, так как тепло, исходящее от трубопровода корпуса, будет сильно влиять на сильфон, за счет чего все устройство будет некорректно функционировать.[/advice]

В тех случаях, когда осуществить горизонтальный монтаж головки не представляется возможным, лучше всего установить дополнительно выносной датчик температуры, имеющий специальную капиллярную трубку.

Кроме вертикальных вариантов установки, есть также и иные причины совершить покупку выносного варианта датчика:

  • в случае, если радиаторы отопления с находящимся на них регуляторе температуры будут располагаться за шторами;
  • когда рядом с устанавливаемой термоголовкой будет находиться какой-либо иной источник тепла;
  • если место расположения батареи будет под большим подоконником.

Очень часто в тех помещениях, где увеличены требования к интерьеру, батареи закрывают декоративными экранами. За счет этого, внутренний терморегулятор будет регистрировать только температуру, которая находится внутри этого кожуха. При этом будет закрыт доступ к регулировкам термоголовки. Поэтому, в таких случаях рекомендуется останавливать свой выбор на выносном регуляторе, имеющем термодатчик.

[warning]Стоит знать: если вы еще не приобрели радиаторы отопления, можно купить модели компании Kermi, с уже встроенными термодатчиками.[/warning]

Если говорить об электронных термостатах, имеющих дисплей, то они бывают нескольких видов, у первых встроенный блок управления, а у вторых он съемный. Последние имеют особенностью возможность отсоединения от термоголовки, при этом она будет продолжать работать в прежнем режиме. Цель таких моделей – это осуществление регулировки температуры в разных режимах, в разное время дня. Это дает возможность уменьшать уровень тепла днем, а ночью, когда все дом спит, поднимать до нужного уровня. За счет этого возможно существенно экономить энергию.

Если же в семье есть маленькие дети, которым всегда хочется все потрогать и покрутить, рекомендуется производить установку антивандальных терморегуляторов. Это позволит уберечь настройки устройства от несанкционированного вмешательства. Эта же ситуация касается и вариантов, устанавливающихся в различных общественных зданиях, начиная от детских садов и заканчивая больницами.

Как устанавливать

Для корректной работы термоклапана, его монтаж нужно осуществлять в горизонтальном положении

Не нужно устанавливать термоголовки на каждый нагреватель, который находится в жилом помещении. Здесь есть правило, согласно которому, регулироваться должны только те радиаторы, которые в сумме имеют немного более 50% мощности. К примеру, когда в помещении находится 2 нагревательных элемента, термостат нужно ставить на более мощный.

[advice] Следует учесть: в том случае, когда используются чугунные радиаторы, применение термоголовок будет крайне неэффективно. Причиной тому то, что по своей сути, подобные отопительные батареи инертные, за счет чего регулировка будет осуществляться с большой задержкой. Поэтому устанавливать на них терморегуляторы не имеет смысла.[/advice]

Устанавливать клапан лучше всего на подающей трубе, когда осуществляется подключение батареи к общей системе. Если же нужно врезать устройство в уже собранную отопительную цепь, будет необходимо произвести демонтаж некоторых элементов, а также осуществлять резку труб (если они металлические, то это очень большие неудобства), предварительно перекрыв кран.

Установка же термоголовки, после монтажа термостата на батарею, происходит очень просто. Необходимо просто совместить соответствующие метки на корпусах, после чего зафиксировать устройство плавным нажатием. Щелчок послужит сигналом о том, что механизм зафиксирован.

Более сложно произвести монтаж антивандального варианта терморегулятора. Чтобы это сделать, потребуется шестигранный ключ, имеющий размер 2 мм. Сначала, используя дюбеля, нужно закрепить на стене монтажную пластину, после чего на ней закрепить корпус. Далее капиллярная трубка крепится непосредственно к стене, применяя пластмассовые хомуты. Теперь, совместив требуемые метки, необходимо легко прижать термоголовку, после чего закрутить на ней фиксирующий болт, используя шестигранный ключ.

Кроме обычной регулировки температуры, на терморегуляторах есть возможность установить минимальные, а также максимальные значения, за пределы которых будет невозможно осуществить поворот колесика. Чтобы это сделать, в задней части устройства находятся ограничительные штифты.

Читать еще:  Что лучше уголь или брикеты для отопления?

В общем-то, сделать подбор наиболее подходящего терморегулятора не так уж и сложно, главное помнить, что необходимо выбирать варианты под имеющуюся или планируемую отопительную систему, а также как их нужно будет устанавливать. Лучше всего использовать программируемые модели компании Данфосс, которые позволят значительно экономить на отоплении.

Смотрите видео, в котором специалист рассказывает что такое термоголовка для радиаторов, для чего она нужна, как работает и как облегчает жизнь и экономит Ваши деньги:

Как выбрать и подобрать правильно термоголовку?

В настоящее время остро стоит вопрос энергосбережения, что в условиях постоянного повышения тарифов за электроэнергию вынуждает принимать решительные меры по экономии энергоресурсов. Одним из таких решений, является установка вместе с вентилем термоголовки (термостатического регулятора) в радиаторы отопления. Термоголовка представляет собой устройство для контроля и поддержания оптимальной температуры в отапливаемом помещении.

В современных системах отопления терморегулятор является обязательным элементом, который вместе с термоклапаном дает возможность в пределах 25-40 % сократить потребление энергоресурсов и таким образом увеличить энергоэффективность. Правильный выбор термоголовки не только сократит потребление тепла и увеличит эффективность использования энергоресурсов, но и позволит добиться максимального уровня комфорта в квартире или загородном доме в холодное время года. Выбор устройства осуществляется в зависимости от типа системы отопления, расположения батарей и других факторов, которые рассмотрим далее в нашей статье.

Терморегулятор в системе отопления в соответствие с европейскими стандартами качества является неотъемлемым элементом для обеспечения минимального уровня автоматизации, которому уделяется должное внимание. Большинство европейских и мировых производителей на постоянной основе разрабатывают новые, более усовершенствованные модели термоголовок, внедряют передовые технологии и предлагают покупателю эффективные решения в этой области. Установка термоголовки в радиаторы отопления в некоторых случаях будет намного эффективней комнатного термостата.

Основная функция термостатической головки заключается в восприятии температуры в помещении и при помощи регулирующего механизма термоклапана увеличивать либо уменьшать подачу теплового носителя, поступающего в радиаторы. Данный способ регулирования контролирует тепловую отдачу батарей отопления посредством определения количества, поступающего в систему теплоносителя. Термоголовка состоит из специального сильфона, заполненного сверхчувствительной средой, которая реагирует на изменения температурных параметров в отапливаемом помещении. Наполнителем для сильфона может быть жидкое вещество на основе ацетона, толуола или аналоги, а также газоконденсатный заполнитель. Жидкостные термоголовки встречаются намного чаще благодаря более простому процессу производства. В то время как более эффективные, отличающиеся высокой скоростью срабатывания, газоконденсатные термоголовки (производитель DANFOSS) совсем недавно появились на рынке отопительного оборудования.

Рассмотрим, как правильно подобрать термоголовку, и на что, в первую очередь, необходимо обращать внимание

Диаметр резьбы термоголовки

В случае если приобретается термовентиль и термоголовка отдельно, не в паре, необходимо учитывать тип и диаметр резьбы. Наиболее популярная на сегодняшний день метрическая резьба М28 с шагом 1,5. Также встречаются М30х1,5 и менее популярная М23,5х1,5. Сходу тяжело определить какая резьба под термоголовку. Это может сказать только человек, который постоянно с ними работает или по производителю радиатора, так как у вентили стандартизированы у каждого производителя.

Для какого радиатора подбираем?

Очень часто бывает, что клиент купил квартиру в новостройке, заехал в нее, а на батареях строители не оставили или даже не планировали установить терморегуляторы. А в вашей квартире установлены счетчики тепла, и вы не хотите переплачивать за отопление в теплый период времени. Поэтому вам надо выяснить, какая торговая марка радиаторов установлена у вас, чтобы правильно подобрать термоголовку.

Технические характеристики

Основным показателем эффективной работы термоголовки является скорость реагирования на изменение температуры окружающей среды. Чем выше скорость, тем более эффективней и рациональней будут использоваться энергоресурсы. На скорость реагирования влияет заполнитель сильфона, основные разновидности и особенности которых были уже упомянуты выше в нашей статье. А также не все термоголовки могут перекрывать полностью подачу воды.

Внешний вид термоголовки

Дизайн термостатического регулятора играет не самую главную роль при выборе устройства, здесь нужно учитывать вкус владельца жилища. В этом производители не ограничивают свою продукцию, предлагая рынку различные варианты и дизайнерские решения. Материалом термоголовки могут служить обычные металлы, вплоть до драгоценных. Также, термоголовки отличаются формой и цветом, что позволит удовлетворить вкусы каждого покупателя.

Функция программирования терморегулятора

Данная особенность свойственна для электронных термоголовок. Дя сравнения, при помощи обычных устройств экономия энергоресурсов может достигать 15-25%, в то время, как при установке электронной термоголовки этот показатель может приближаться к 50%. Электронные термоголовки дают возможность выставлять температуру в отапливаемом помещении отдельно для каждого промежутка времени. Это не только удобно, но и очень выгодно с точки зрения экономии. Так, например, уходя на работу, температура в системе падает до минимального уровня, а по возвращению поднимается до наиболее комфортных показателей для жильцов.

  1. Термоголовки для радиаторов — самые простые и стандартные терморегуляторы для батарей отопления.
  2. Дизайнерские термоголовки (очень красивые) — такие же как и для радиаторов, но визуально намного красивее, но и цена выше соответсвенно.
  3. Термоголовки для теплого пола — для регулировки работы теплого пола, регулировки обратного потока и другое
  4. Термоголовки с выносным датчиком — когда температуру надо снимать в другом месте, а не в самом термо регуляторе. Как правило теплый пол, внутрипольный конвектор.
  5. Термоголовки с погружным датчиком — для теплых полов.
  6. Термоголовки с накладным датчиком — для теплых полов.
  7. Электронные термоголовки — термоголовки на порядок функциональнее стандартных. Позволяют программировать, и еще больше экономить на отоплении.
  8. Термоголовки WiFi — позволяют дистанционно управляет системой радиаторного отопления.

Правильный выбор термоголовки гарантирует значительную экономию на коммунальных платежах и обеспечивает максимальный уровень комфорта во время отопительного сезона.

Как выбрать и установить терморегуляторы на батареи отопления

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

  • 1 Для чего нужен терморегулятор
  • 2 Устройство и принцип работы термостата
  • 3 Разновидности и выбор терморегуляторов
  • 4 Установка и настройка
    • 4.1 Монтаж термоголовки

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

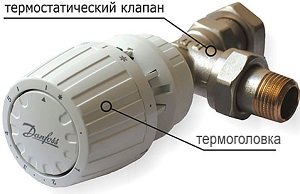

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Читать еще:  Как отрегулировать циркуляционный насос для отопления?

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

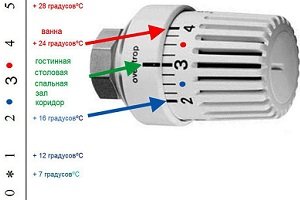

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Как правильно подключить батарею отопления в квартире

Здесь вы узнаете о том как правильно подключить батарею отопления в квартире: лучшее место для радиаторов, схемы и способы подключения в многоквартирном доме, как запустить отопительную систему.

Запуска отопительной системы с первыми похолоданиями ждут все жильцы многоквартирных домов.

Чтобы в помещениях было тепло, важно не только, как сработает в новом сезоне централизованное отопление и какие профилактические работы были проведены летом, но и как лучше подключить радиаторы отопления в квартире, чтобы получать 100% теплоотдачу.

Запуск отопительной системы в многоэтажном доме

Включение подачи тепла в высотных домах часто сопряжено с беспокойством, особенно в старых строениях. Связано это с тем, что зачастую профилактические меры и проверки не выявляют скрытых угроз и нарушений. Только пустив теплоноситель по системе под высоким давлением можно узнать, насколько она прочна и эффективна.

Чтобы обошлось без аварийных ситуаций, нужно знать, как запустить отопление в многоквартирном доме:

  1. Во-первых, теплоноситель должен подаваться насосом на малой мощности, чтобы система заполнялась постепенно, этаж за этажом.
  2. Во-вторых, его подача должна осуществляться снизу вверх, что позволит ему вытеснить воздух, который собирается в теплосети за время летнего «отдыха». При медленном подъеме воды нагрузка на трубы и радиаторы минимальная, что увеличивает их срок службы.
  3. В-третьих, может потребоваться спуск остатков воздуха, что делается работниками теплосети на чердаке здания через специальные воздухосборники. Достаточно открутить кран и подождать, когда из труб перестанет доноситься шипение и свист. Если чердачного помещения нет, то та же процедура проводится на последнем этаже здания при помощи крана Маевского.
  4. В-четвертых, необходимо слить немного теплоносителя во время развоздушивания труб, делая это осторожно, чтобы не залить квартиры жильцов.

Полная нагрузка на систему дается только после выполнения этих действий. Это убережет трубы от прорыва и позволит теплоносителю равномерно распределиться по всем ее элементам.

Лучшее место для радиаторов

Кроме запуска централизованного отопления, что делают работники теплосети, жильцам следует позаботиться о своих «участках работ».

Для того чтобы в помещениях действительно было тепло, нужно знать, как подключить батарею отопления в квартире так, чтобы она максимально эффективно ее обогревала.

Для начала, нужно проверить, насколько правильно было выбрано место для радиаторов. Обычно, их монтируют под окнами, чему есть логическое объяснение.

Остекление помещения – это его слабое «звено», так как даже самые качественные окна холоднее стен. Воздух, идущий от них, прогревается расположенными под подоконником батареями, что снижает теплопотери.

Мало установить обогреватели под оконным проемом, следует понимать, как правильно подсоединить батареи отопления в квартире, чтобы их секции разогревались равномерно.

Нормы указаны в СНиП и соответствуют:

  1. Длина радиатора должна занимать от 70% и выше площадь под подоконником. Лучше, если этот параметр равен 90%, тогда никакие холода не страшны, а воздух от холодного окна будет прогреваться практически мгновенно.
  2. Между батареей и полом расстояние должно быть не менее 6 см, а под подоконником – от 5 до 10 см.
  3. От стены обогревательная секция должна отступать на 2-2.5 см.

Выполнив эти условия, можно проверить, насколько качественно сделано подключение отопления в квартире. Распределение тепловых потоков будет заметно по равномерному нагреву помещения. Если в нем есть холодные зоны, значит, что-то было сделано неправильно. Возможно, дело не в месте, а в неправильном подключении батарей.

Схемы подсоединения элементов

Как подключают отопление в квартире? Если рассмотреть все способы подключения радиаторов отопления в многоквартирном доме, то самым эффективным, которого придерживается большинство мастеров, будет с верхней подачей и нижней обраткой (диагональное).

Оно гарантирует 100% эффективность, так как нагрев происходит наиболее равномерно и с полной теплоотдачей, но имеет так же ряд минусов:

  1. У теплоносителя практически нет на пути сопротивления, что позволяет ему максимально быстро проходить по системе, не успевая отдавать свое тепло. Чтобы уменьшить теплопотери, необходимо устанавливать обогреватели, у которых 10 и более элементов.
  2. Не слишком эстетично выглядят трубы, врезанные в вертикальный стояк.

В остальном, это достаточно эффективный и популярный способ подсоединения батарей.

Установка радиаторов отопления в квартире при одностороннем подключении так же имеет неплохие показатели, но они чуть ниже — 97%. При этом способе труба подающая теплоноситель и отводящая его подсоединяется с одной стороны батареи. Неплохой метод, но чаще применим для небольших конструкций.

При одностороннем подключении количество секций в радиаторах ограничено. Если требуется обогрев большой площади, то можно применить другой способ.

Самым не рентабельным считается нижнее подключение, когда подающая труба и обратка идут от нижней части батареи. Такой вид соединения используется, когда нужно «спрятать» трубы в пол, но следует учесть, что теплопотери могут достигнуть 15%.

Это основные способы подключения радиаторов отопления в квартире:

Двухтрубное подсоединение считается лучшим, так как подача теплоносителя и его отвод производятся разными трубами. При нем осуществляется параллельное подключение, которое максимально эффективно распределяет воду по системе, равномерно ее нагревая.

Двухтрубная схема подключения позволяет регулировать уровень теплоотдачи при помощи специального вентиля, установленного перед батареей.

Как правильно подключить батарею отопления в квартире?

Чтобы знать, как подключить радиаторы отопления в квартире, следует придерживаться некоторых советов, которые дают специалисты новичкам:

  1. На местах подсоединения радиаторов нужно ставить запорные и регулирующие устройства. Это позволит осуществлять балансировку системы и даст возможность при необходимости снять секцию для промывки или замены.
  2. Приобретать готовые комплекты радиаторов с подходящими для них соединительными деталями.
  3. Чтобы воздух не скапливался в системе, нужно батареи устанавливать под небольшим наклоном, противоположным крану Маевского.

Подводя итоги, можно сделать вывод, что наиболее эффективным для батарей небольшого размера является одностороннее подключение, тогда как для длинных сегментов больше подойдет диагональная схема. Вот как правильно подключить радиатор отопления в квартире, чтобы получать максимальный комфорт.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
